GF型氣動執行器屬于非對稱式撥叉設計，輸出的起始扭矩、終點扭矩相對較大，比較適合于蝶閥的啟閉和控制。浙江百得自動化參照國外相關高新技術設計，并結合自身技術優勢，保留了原產品優良的高性能構造和技術特點，研發制造新型的具有良好外觀的GF型執行器。本產品具有靈活的模塊化組合設計，氣動模塊、液壓模塊、手動模塊可根據現場情況任意選擇、更替。分單作用、雙作用兩種作用形式，適用于蝶閥、球閥、旋塞閥等做90°角行程的閥門控制。百得G系列執行器可完美替代進口產品。
產品參數
規格型號：GF01009～GF1040（雙作用） GF01010-SR4～GF10040-SR4（單作用）
型號意義1：例如GF01009
G-執行器 F—非對稱式撥叉 01—傳動箱型號 009—氣缸體直徑（英寸）
型號意義2：例如G10040-SR4
G-執行器 F—非對稱式撥叉 10—傳動箱型號 040—氣缸體直徑（英寸）SR—單作用 4彈簧編號
回轉角度：0°～90°
適用氣源：0.3～0.7MPa
工作液壓：20Mpa
氣源接口：符合NRMAR標準
輸出扭矩：雙作用616～396139Nm 單作用（彈簧輸出扭矩）604～163638Nm
作用形式：單作用、雙作用
環境溫度：標準型-20℃～ +80℃
環境溫度：高溫型-15℃～ +150℃
環境溫度：低溫型-40℃～ +80℃
電磁閥電源：AC220V或DC24V（也可按客戶要求）
具體輸出扭矩，請查看下方輸出扭矩力詳表。
|
GF系列非對稱雙作用扭矩表 GF Series Non-Symmetric Double -Action Torque List
|
|
Model
型號
|
氣源壓力Air source pressure(Mpa)（Mpa)
|
|
0.3
|
0.4
|
0.5
|
0.6
|
0.7
|
|
0°
|
45°
|
90°
|
0°
|
45°
|
90°
|
0°
|
45°
|
90°
|
0°
|
45°
|
90°
|
0°
|
45°
|
90°
|
|
GF01009
|
1847
|
616
|
923
|
2462
|
821
|
1231
|
3078
|
1026
|
1539
|
3693
|
1231
|
1847
|
4309
|
1436
|
2154
|
|
GF01010
|
2384
|
795
|
1192
|
3179
|
1060
|
1590
|
3974
|
1325
|
1987
|
4769
|
1590
|
2384
|
5564
|
1855
|
2782
|
|
GF01012
|
3434
|
1145
|
1717
|
4578
|
1526
|
2289
|
5723
|
1908
|
2861
|
-
|
-
|
-
|
-
|
-
|
-
|
|
GF2010
|
-
|
-
|
-
|
3815
|
1272
|
1908
|
4679
|
1590
|
2384
|
5723
|
1908
|
2861
|
6676
|
2225
|
3338
|
|
GF2012
|
4120
|
1373
|
2060
|
5494
|
1831
|
2747
|
6867
|
2289
|
3434
|
8241
|
2747
|
4120
|
9614
|
3205
|
4807
|
|
GF2014
|
5770
|
1923
|
2885
|
7693
|
2564
|
3846
|
9616
|
3205
|
4808
|
-
|
-
|
-
|
-
|
-
|
-
|
|
GF3012
|
-
|
-
|
-
|
6791
|
2264
|
3395
|
8489
|
2830
|
4244
|
10186
|
3395
|
5093
|
11884
|
3961
|
5942
|
|
GF3014
|
7132
|
2377
|
3566
|
9505
|
3170
|
4755
|
11886
|
3962
|
5943
|
14264
|
4755
|
7132
|
16641
|
5547
|
8320
|
|
GF3016
|
9055
|
3018
|
4527
|
12073
|
4024
|
6036
|
15091
|
5030
|
7545
|
18109
|
6036
|
9055
|
-
|
-
|
-
|
|
GF4014
|
-
|
-
|
-
|
11539
|
3846
|
5770
|
14424
|
4808
|
7212
|
17309
|
5770
|
8654
|
20194
|
6731
|
10097
|
|
GF4016
|
10987
|
3662
|
5494
|
14650
|
4883
|
7325
|
18312
|
6104
|
9156
|
21975
|
7325
|
10987
|
25637
|
8546
|
12819
|
|
GF4020
|
17168
|
5723
|
8584
|
22891
|
7630
|
11445
|
28613
|
9538
|
14307
|
34336
|
11445
|
17168
|
40059
|
13353
|
20029
|
|
GF5020
|
-
|
-
|
-
|
29673
|
9891
|
14873
|
37091
|
12364
|
18546
|
44510
|
148537
|
22255
|
51928
|
17309
|
25964
|
|
GF5024
|
32047
|
10682
|
16023
|
42729
|
14243
|
21365
|
53411
|
17804
|
26706
|
64094
|
21365
|
32047
|
74776
|
24925
|
37388
|
|
GF5028
|
43619
|
14540
|
21810
|
98159
|
19386
|
29080
|
72699
|
24233
|
36349
|
-
|
-
|
-
|
-
|
-
|
-
|
|
GF7024
|
-
|
-
|
-
|
-
|
-
|
-
|
65620
|
21873
|
32810
|
78744
|
26248
|
39372
|
91868
|
30623
|
45934
|
|
GF7028
|
53589
|
17863
|
26795
|
71453
|
23818
|
35126
|
89316
|
29772
|
44658
|
107179
|
35726
|
53589
|
125042
|
41681
|
62521
|
|
GF7032
|
69994
|
23331
|
34997
|
93326
|
31109
|
46663
|
116657
|
38886
|
58329
|
139989
|
46663
|
69994
|
-
|
-
|
-
|
|
GF8028
|
-
|
-
|
-
|
84746
|
28249
|
42373
|
105933
|
35311
|
52966
|
127119
|
42373
|
63560
|
148306
|
49435
|
74153
|
|
GF8032
|
83017
|
27672
|
41508
|
110689
|
36896
|
55344
|
138361
|
46120
|
69180
|
166033
|
55344
|
83017
|
193705
|
64568
|
96853
|
|
GF8036
|
105068
|
35023
|
52534
|
140090
|
46697
|
70045
|
175113
|
58371
|
87557
|
210136
|
70045
|
105068
|
245158
|
81719
|
122579
|
|
GF1036
|
-
|
-
|
-
|
183354
|
61118
|
91677
|
229192
|
76397
|
114596
|
275031
|
91677
|
137515
|
320869
|
106956
|
160434
|
|
GF1040
|
169772
|
56591
|
84886
|
226363
|
75454
|
138181
|
282953
|
94318
|
141477
|
339544
|
113181
|
169772
|
396135
|
132045
|
198067
|

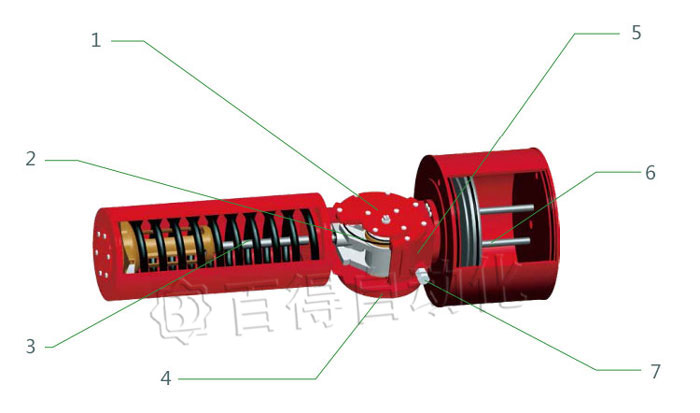

產品結構
|
1
|
附件標準安裝
|
5
|
傳動箱模塊
|
|
2
|
防水保護
|
6
|
內置拉桿
|
|
3
|
彈簧模塊
|
7
|
機械限位
|
|
4
|
閥門安裝
|
8
|
|
安裝尺寸

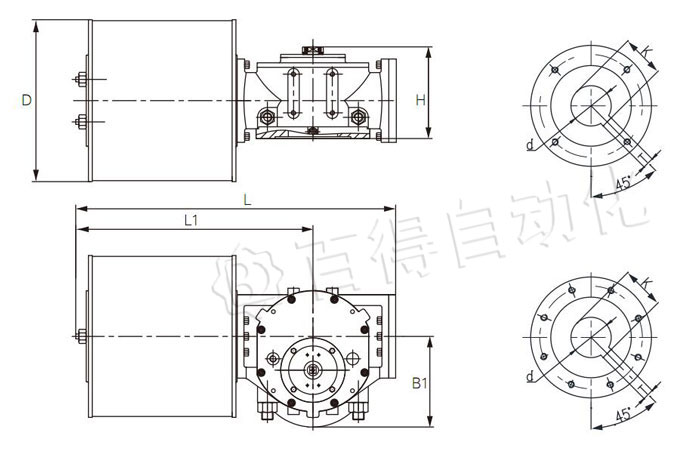

雙作用安裝尺寸圖
|
G系列雙作用外形及安裝尺寸
G Series Double-Action External And Installation Dimensio
|
|
型號
|
L
|
L1
|
D
|
B1
|
H
|
連接法蘭 Connecting flange
|
d
|
T
|
K
|
氣源接口
Air connection
|
|
G01009
|
677
|
502
|
235
|
139
|
210
|
F14
|
60
|
16
|
64
|
1/2NPT
|
|
G01010
|
265
|
1/2NPT
|
|
G01012
|
327
|
3/4NPT
|
|
G2010
|
727
|
527
|
265
|
161
|
220
|
F16
|
85
|
22
|
90
|
1/2NPT
|
|
G2012
|
327
|
3/4NPT
|
|
G2014
|
384
|
3/4NPT
|
|
G3012
|
853
|
623
|
327
|
239
|
242
|
F25
|
100
|
28
|
106
|
3/4NPT
|
|
G3014
|
384
|
3/4NPT
|
|
G3016
|
431
|
3/4NPT
|
|
G4014
|
1000
|
733
|
384
|
283
|
279
|
F30
|
120
|
32
|
127
|
3/4NPT
|
|
G4016
|
431
|
3/4NPT
|
|
G4020
|
531
|
3/4NPT
|
|
G5020
|
1264
|
934
|
531
|
348
|
363
|
F35
|
160
|
40
|
169
|
3/4NPT
|
|
G5024
|
637
|
1NPT
|
|
G5028
|
738
|
1NPT
|
|
G7024
|
1495
|
1095
|
637
|
410
|
431
|
F40
|
180
|
45
|
190
|
1NPT
|
|
G7028
|
738
|
1NPT
|
|
G7032
|
838
|
1-1/2NPT
|
|
G8028
|
1721
|
1263
|
738
|
483
|
462
|
F48
|
225
|
50
|
236
|
1NPT
|
|
G8032
|
838
|
1-1/2NPT
|
|
G8036
|
948
|
1-1/2NPT
|
|
G1036
|
2131
|
1563
|
948
|
650
|
509
|
F60
|
280
|
63
|
292
|
1-1/2NPT
|
|
G1040
|
1053
|
1-1/2NPT
|

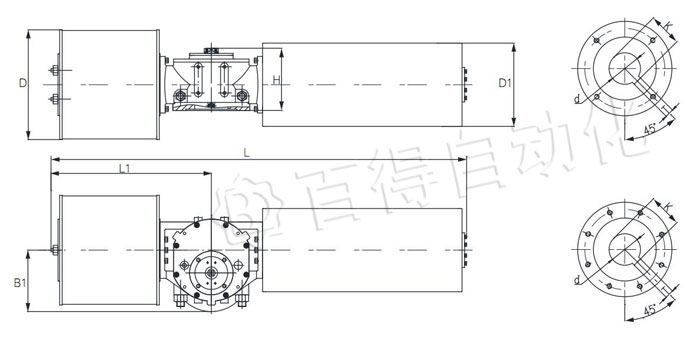

單作用安裝尺寸圖
|
G系列單作用外形及安裝尺寸
G Series Single-Action External And Installation Dimension
|
|
型號
|
L
|
L1
|
D
|
D1
|
B1
|
連接法蘭 Connecting flange
|
H
|
d
|
T
|
K
|
氣源接口
Air connection
|
|
G01010-SR
|
1422
|
502
|
265
|
220
|
139
|
F14
|
210
|
60
|
16
|
64.4
|
1/2NPT
|
|
G01012-SR
|
327
|
3/4NPT
|
|
G01014-SR
|
384
|
3/4NPT
|
|
G2012-SR
|
1487
|
527
|
327
|
273
|
160.5
|
F16
|
220
|
85
|
22
|
90.4
|
3/4NPT
|
|
G2014-SR
|
384
|
3/4NPT
|
|
G2016-SR
|
431
|
3/4NPT
|
|
G3014-SR
|
1655
|
623
|
384
|
324
|
239
|
F25
|
242
|
100
|
28
|
106.6
|
3/4NPT
|
|
G3016-SR
|
431
|
3/4NPT
|
|
G3020-SR
|
531
|
3/4NPT
|
|
G4016-SR
|
1985
|
733
|
431
|
404
|
283
|
F30
|
279
|
120
|
32
|
127.4
|
3/4NPT
|
|
G4020-SR
|
531
|
3/4NPT
|
|
G4024-SR
|
637
|
1NPT
|
|
G5024-SR
|
2352
|
934
|
637
|
508
|
347.5
|
F35
|
363
|
160
|
40
|
169.4
|
1NPT
|
|
G5028-SR
|
738
|
1NPT
|
|
G5032-SR
|
838
|
1NPT
|
|
G7028-SR
|
2715
|
1095
|
738
|
680
|
409.5
|
F40
|
431
|
180
|
45
|
190.4
|
1NPT
|
|
G7032-SR
|
838
|
1NPT
|
|
G7036-SR
|
948
|
1-1/2NPT
|
|
G8032-SR
|
3595
|
1263
|
838
|
680
|
483
|
F48
|
462
|
225
|
50
|
236.4
|
1NPT
|
|
G8036-SR
|
948
|
1-1/2NPT
|
|
G8040-SR
|
1053
|
1-1/2NPT
|
|
G10040-SR
|
4310
|
1563
|
1053
|
680
|
650
|
F60
|
509
|
280
|
63
|
292.4
|
1-1/2NPT
|

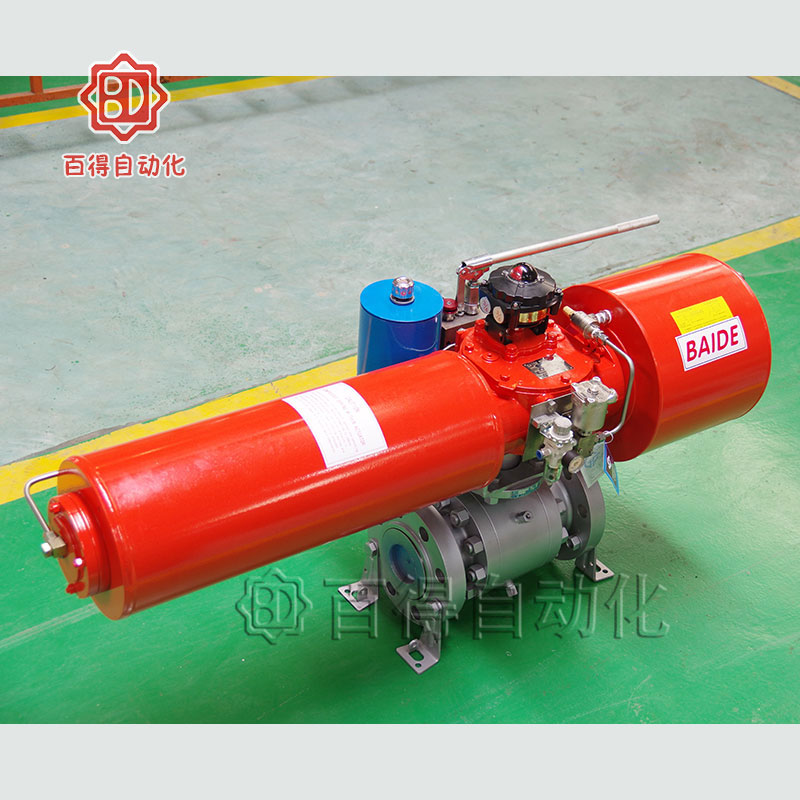

產品展示
Product
+
